Qué significa que una electroválvula sea normalmente abierta o normalmente cerrada
En una electroválvula, los términos normalmente abierta (NA) y normalmente cerrada (NC) indican la posición de la válvula cuando no recibe alimentación eléctrica.
Una electroválvula normalmente cerrada (NC) permanece cerrada sin corriente y se abre cuando la bobina se energiza.
Una electroválvula normalmente abierta (NA) permanece abierta sin corriente y se cierra cuando la bobina se energiza.
Esta diferencia es muy importante porque determina cómo se comporta la instalación en reposo y, sobre todo, qué ocurre si hay un corte de corriente, una avería eléctrica o una parada del sistema de control.
Por eso, antes de elegir una electroválvula, no basta con saber el diámetro, el material o el tipo de conexión. También hay que definir qué posición debe adoptar la válvula cuando no recibe señal eléctrica.
Qué es una electroválvula normalmente cerrada (NC)
Una electroválvula normalmente cerrada, también conocida como electroválvula NC, está cerrada en su posición de reposo. Esto significa que, cuando la bobina no recibe alimentación eléctrica, la válvula bloquea el paso del fluido.
Cuando se aplica corriente a la bobina, el solenoide actúa sobre el mecanismo interno y permite la apertura de la válvula. Al cortar la alimentación, la válvula vuelve a su posición cerrada.
Este tipo de funcionamiento es muy habitual en instalaciones donde interesa que el paso del fluido quede interrumpido si no hay señal eléctrica.
Por ejemplo, puede utilizarse cuando se quiere permitir el paso de agua, aire, gas u otro fluido solo durante un proceso concreto. Mientras no hay señal, la válvula permanece cerrada.
En términos sencillos: una electroválvula normalmente cerrada solo deja pasar el fluido cuando recibe corriente.
Qué es una electroválvula normalmente abierta (NA)
Una electroválvula normalmente abierta, también llamada electroválvula NA, funciona al revés. En reposo, sin alimentación eléctrica, la válvula permanece abierta y permite el paso del fluido.
Cuando la bobina recibe corriente, el solenoide actúa sobre el mecanismo interno y la válvula se cierra. Al retirar la alimentación eléctrica, la válvula vuelve a abrirse.
Este tipo de funcionamiento puede ser útil en sistemas donde se quiere mantener el paso del fluido de forma habitual y cerrarlo solo cuando se recibe una señal de control.
También puede ser interesante en instalaciones donde, por seguridad o por funcionamiento del proceso, se necesita que la válvula quede abierta ante una pérdida de alimentación eléctrica.
En términos sencillos: una electroválvula normalmente abierta deja pasar el fluido mientras no recibe corriente y se cierra cuando se energiza.

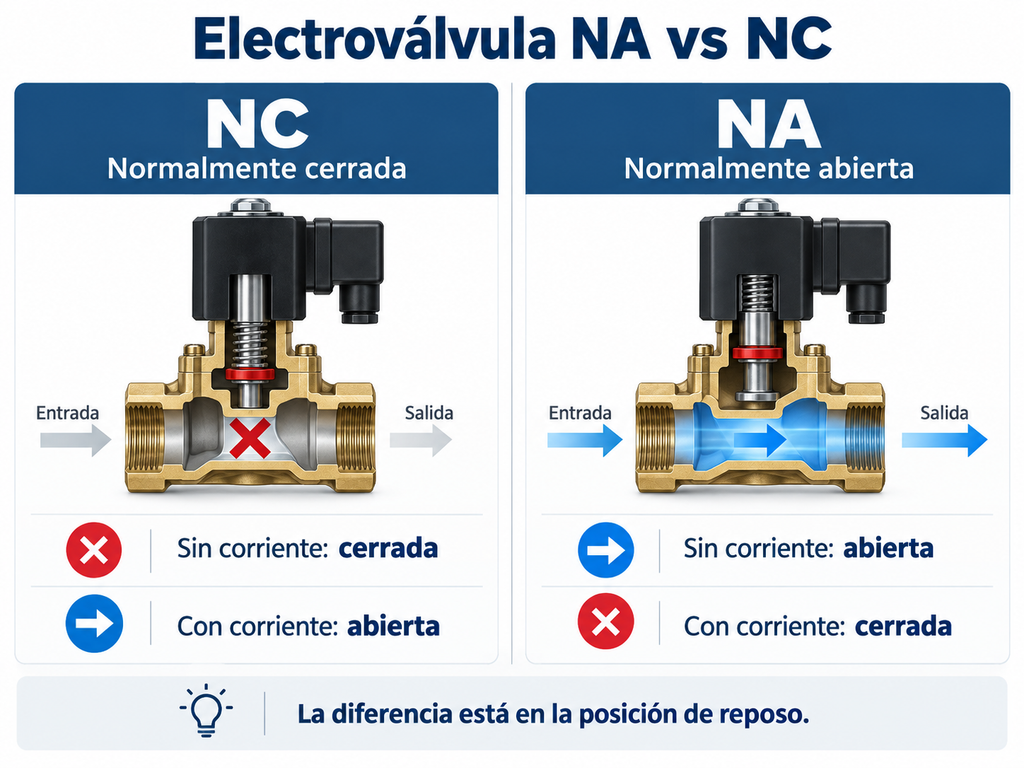

Diferencias principales entre electroválvula NA y NC
La diferencia entre una electroválvula normalmente abierta y una normalmente cerrada no está en que una sea mejor que la otra. La diferencia está en la lógica de funcionamiento.
| Criterio | Electroválvula normalmente cerrada (NC) | Electroválvula normalmente abierta (NA) |
|---|---|---|
| Estado sin corriente | Cerrada | Abierta |
| Estado con corriente | Abierta | Cerrada |
| Función habitual | Permitir el paso solo cuando hay señal | Cortar el paso solo cuando hay señal |
| Comportamiento ante corte eléctrico | Cierra el paso del fluido | Mantiene abierto el paso del fluido |
| Uso típico | Control de aporte, llenado, dosificación, seguridad por cierre | Circuitos que deben permanecer abiertos por defecto |
| Consumo eléctrico | Consume mientras debe estar abierta | Consume mientras debe estar cerrada |
| Pregunta clave | ¿Debe cerrarse si falla la corriente? | ¿Debe seguir abierta si falla la corriente? |
Si quieres ampliar el funcionamiento general de este tipo de válvulas, puedes consultar nuestra página sobre válvula solenoide y electroválvula.
La decisión debe tomarse pensando en la instalación real. Especialmente, hay que valorar qué comportamiento es más seguro y más conveniente si la electroválvula se queda sin alimentación eléctrica.
Cuándo elegir una electroválvula normalmente cerrada
Una electroválvula normalmente cerrada suele ser adecuada cuando el paso del fluido debe estar bloqueado por defecto.
Puede ser una buena opción cuando se necesita:
- Abrir el paso solo durante un ciclo concreto.
- Cortar el suministro si no hay alimentación eléctrica.
- Controlar llenados, aportes o procesos intermitentes.
- Evitar el paso accidental del fluido en reposo.
- Trabajar con una lógica de seguridad basada en cierre por defecto.
Este funcionamiento es habitual cuando el sistema solo debe permitir el paso del fluido en determinados momentos. Por ejemplo, cuando una máquina, cuadro de control o sistema automático envía una señal para abrir la válvula durante un tiempo concreto.
También puede ser la opción más lógica cuando, ante un fallo eléctrico, interesa que el sistema deje de alimentar una línea o cierre el paso del fluido.
Cuándo elegir una electroválvula normalmente abierta
Una electroválvula normalmente abierta puede ser adecuada cuando la instalación necesita mantener el paso del fluido abierto por defecto.
Puede tener sentido cuando se busca:
- Mantener una línea abierta en condiciones normales.
- Cerrar el paso solo cuando se recibe una señal eléctrica.
- Evitar que un corte de alimentación interrumpa el flujo.
- Reducir consumo eléctrico si la válvula debe permanecer abierta la mayor parte del tiempo.
- Responder a una lógica de seguridad donde la posición abierta sea la más conveniente.
Este tipo de electroválvula puede encajar en aplicaciones donde la válvula solo debe cerrarse en situaciones puntuales. En esos casos, una válvula NA evita mantener la bobina energizada durante largos periodos solo para conservar la posición abierta.
La elección debe analizarse caso por caso. En algunos sistemas, que la válvula quede abierta sin corriente puede ser una ventaja. En otros, puede ser un riesgo. Por eso es importante definir la lógica de seguridad antes de seleccionar el modelo.
Qué ocurre si se corta la alimentación eléctrica
El comportamiento ante un corte de corriente es una de las diferencias más importantes entre una electroválvula NA y una NC.
Si se corta la alimentación en una electroválvula normalmente cerrada, la válvula vuelve a su posición de reposo: cerrada. Por tanto, el paso del fluido queda interrumpido.
Si se corta la alimentación en una electroválvula normalmente abierta, la válvula también vuelve a su posición de reposo, pero en este caso la posición de reposo es abierta. Por tanto, el fluido puede seguir circulando.
Este punto no debe decidirse solo por comodidad. Debe valorarse desde el punto de vista de seguridad, proceso y mantenimiento.
La pregunta clave es:
Si falla la alimentación eléctrica, ¿qué debe hacer la válvula: cerrar el paso o mantenerlo abierto?
La respuesta a esa pregunta suele orientar la elección entre una electroválvula normalmente abierta y una normalmente cerrada.
Electroválvula NA o NC: ejemplos prácticos de elección
La elección entre NA y NC depende de la función de la válvula dentro del sistema.
Si una instalación necesita que el fluido solo circule cuando hay una orden concreta, normalmente se valora una electroválvula NC. Es el caso de aplicaciones donde la válvula debe abrirse solo durante una maniobra, un proceso de llenado o una fase determinada de funcionamiento.
Si una instalación necesita que el fluido circule normalmente y solo se interrumpa al recibir una señal, puede tener más sentido una electroválvula NA.
También hay que tener en cuenta el tiempo de funcionamiento. Si una válvula debe permanecer abierta durante muchas horas, una opción normalmente abierta puede evitar tener la bobina energizada continuamente. Si, por el contrario, la válvula solo debe abrirse durante momentos puntuales, una normalmente cerrada puede ser más adecuada.
En cualquier caso, la selección no debe hacerse únicamente por la posición de reposo. También influyen el fluido, la presión, la temperatura, el diámetro, la conexión, el material, la tensión de bobina y las condiciones de instalación.
Relación entre electroválvula, válvula solenoide y motorización
En la práctica, los términos electroválvula y válvula solenoide suelen utilizarse para referirse a válvulas accionadas eléctricamente mediante un solenoide.
El solenoide es el componente electromagnético que permite accionar la apertura o el cierre de la válvula. Al recibir corriente, genera un campo magnético que desplaza un elemento interno y modifica el paso del fluido.
Puedes ver más información en la página de válvula solenoide y electroválvula de Eurosum Grupo LRI.
También conviene diferenciar este tipo de solución de una válvula motorizada. Una electroválvula actúa mediante solenoide, mientras que una válvula motorizada utiliza un actuador para mover una válvula. Si quieres ampliar esta diferencia, puedes consultar el artículo relacionado sobre electroválvula vs válvula motorizada.
Errores habituales al elegir entre NA y NC
Uno de los errores más habituales es elegir la electroválvula solo por disponibilidad o por costumbre, sin analizar qué debe ocurrir cuando no hay corriente.
En muchas instalaciones, el estado de reposo es un criterio de seguridad. Si se elige mal, la válvula puede comportarse de forma contraria a lo que necesita el sistema ante una parada, un fallo eléctrico o una incidencia.
Otro error frecuente es no tener en cuenta el tiempo durante el cual la bobina estará energizada. En una electroválvula NC, la bobina consume mientras la válvula está abierta. En una electroválvula NA, consume mientras está cerrada. Si la válvula debe permanecer muchas horas en una posición determinada, este punto puede influir en la elección.
También es habitual confundir una electroválvula on/off con una solución de regulación. La mayoría de electroválvulas estándar están pensadas para abrir o cerrar el paso del fluido. Si la instalación necesita regulación continua o control proporcional, puede ser necesario valorar otro tipo de solución dentro de las motorizaciones o sistemas de control.
Otro punto crítico es no revisar la compatibilidad con el fluido. Agua, aire, gas, vapor, productos químicos o fluidos con partículas pueden requerir materiales y configuraciones diferentes. La presión y la temperatura también condicionan la selección.
Datos necesarios para seleccionar una electroválvula
Para elegir correctamente una electroválvula normalmente abierta o normalmente cerrada, conviene facilitar varios datos técnicos de la instalación.
Los más importantes son:
- Tipo de fluido: líquido o gas.
- Naturaleza del fluido: agua, aire, vapor, gas, producto químico u otro.
- Presión mínima y máxima de trabajo.
- Temperatura de trabajo.
- Diámetro nominal.
- Tipo de conexión: rosca, brida u otra.
- Material deseado para el cuerpo de la válvula.
- Tensión de alimentación de la bobina.
- Frecuencia de maniobra.
- Estado de reposo requerido: normalmente abierta o normalmente cerrada.
- Función de la válvula: apertura/cierre, seguridad, llenado, corte, control de paso, etc.
- Condiciones ambientales de instalación.
- Presencia de partículas o necesidad de filtración previa.
Cuanta más información se aporte, más fácil será seleccionar una electroválvula compatible con las condiciones reales de trabajo.
En caso de duda, lo más recomendable es consultar con un equipo técnico antes de realizar la selección. Una electroválvula mal elegida puede provocar fallos de apertura o cierre, fugas, respuesta lenta, sobrecalentamiento de la bobina o incompatibilidades con el fluido.
Asesoramiento técnico en electroválvulas
En Eurosum Grupo LRI trabajamos con soluciones de valvulería, control de fluidos, electroválvulas y motorizaciones para instalaciones industriales, hidráulicas, climatización y procesos técnicos.
La elección entre una electroválvula normalmente abierta y una normalmente cerrada depende de la lógica de funcionamiento de la instalación y del comportamiento que se necesita ante una pérdida de alimentación eléctrica.
Por eso, antes de seleccionar un modelo, conviene revisar el conjunto de condiciones de trabajo: fluido, presión, temperatura, diámetro, conexión, alimentación eléctrica, materiales y función esperada de la válvula.
¿Tienes dudas sobre qué tipo de electroválvula necesita tu instalación?
En Eurosum Grupo LRI podemos ayudarte a seleccionar la solución más adecuada según el fluido, la presión, la temperatura, el diámetro, la conexión, la tensión de alimentación y el comportamiento requerido ante un corte eléctrico.
Contacta con nuestro equipo técnico y revisaremos tu caso.
Contactar con Eurosum Grupo LRI
Preguntas frecuentes sobre electroválvulas NA y NC
¿Qué significa electroválvula normalmente cerrada?
Una electroválvula normalmente cerrada, o electroválvula NC, permanece cerrada cuando no recibe alimentación eléctrica. Se abre cuando la bobina se energiza.
¿Qué significa electroválvula normalmente abierta?
Una electroválvula normalmente abierta, o electroválvula NA, permanece abierta cuando no recibe alimentación eléctrica. Se cierra cuando la bobina se energiza.
¿Cuál es la diferencia entre una electroválvula NA y una NC?
La diferencia está en la posición de reposo. La NC está cerrada sin corriente y abre con corriente. La NA está abierta sin corriente y cierra con corriente.
¿Qué electroválvula debo elegir si quiero que se cierre al cortar la corriente?
En ese caso, normalmente se valora una electroválvula normalmente cerrada. Sin alimentación eléctrica, la válvula vuelve a su posición de reposo cerrada.
¿Qué electroválvula debo elegir si quiero que siga abierta sin corriente?
En ese caso, puede tener sentido una electroválvula normalmente abierta. Sin alimentación eléctrica, la válvula mantiene el paso abierto.
¿Una electroválvula normalmente cerrada consume siempre electricidad?
Consume electricidad mientras la bobina está energizada para mantener la posición abierta. Sin corriente, la válvula permanece cerrada.
¿Una electroválvula normalmente abierta consume siempre electricidad?
Consume electricidad mientras la bobina está energizada para mantener la válvula cerrada. Sin corriente, la válvula permanece abierta.
¿Una electroválvula NA o NC sirve para regular caudal?
La mayoría de electroválvulas estándar se utilizan para apertura/cierre. Para regulación continua o control proporcional puede ser necesario valorar una solución específica.
¿Qué datos necesito para pedir una electroválvula?
Conviene indicar fluido, presión, temperatura, diámetro, conexión, tensión de bobina, material, frecuencia de maniobra y si se necesita funcionamiento normalmente abierto o normalmente cerrado.
¿Electroválvula y válvula solenoide son lo mismo?
En la práctica suelen usarse como términos equivalentes. Ambos hacen referencia a una válvula accionada eléctricamente mediante un solenoide.
