¿Qué es una válvula antirretorno?
Una válvula antirretorno, también conocida como válvula de retención, es un componente esencial en los sistemas de flujo de fluidos. Su función principal es permitir que el fluido (líquido o gas) se mueva en una sola dirección y evitar que regrese en sentido contrario. Estas válvulas son automáticas, es decir, no requieren intervención humana ni de sistemas de control externos para funcionar.
El principio básico detrás de una válvula antirretorno es sencillo: se abre cuando la presión del fluido en la entrada supera la presión en la salida, y se cierra cuando la presión se invierte. Esto evita daños en equipos, contaminación del fluido y pérdidas de eficiencia en el sistema.

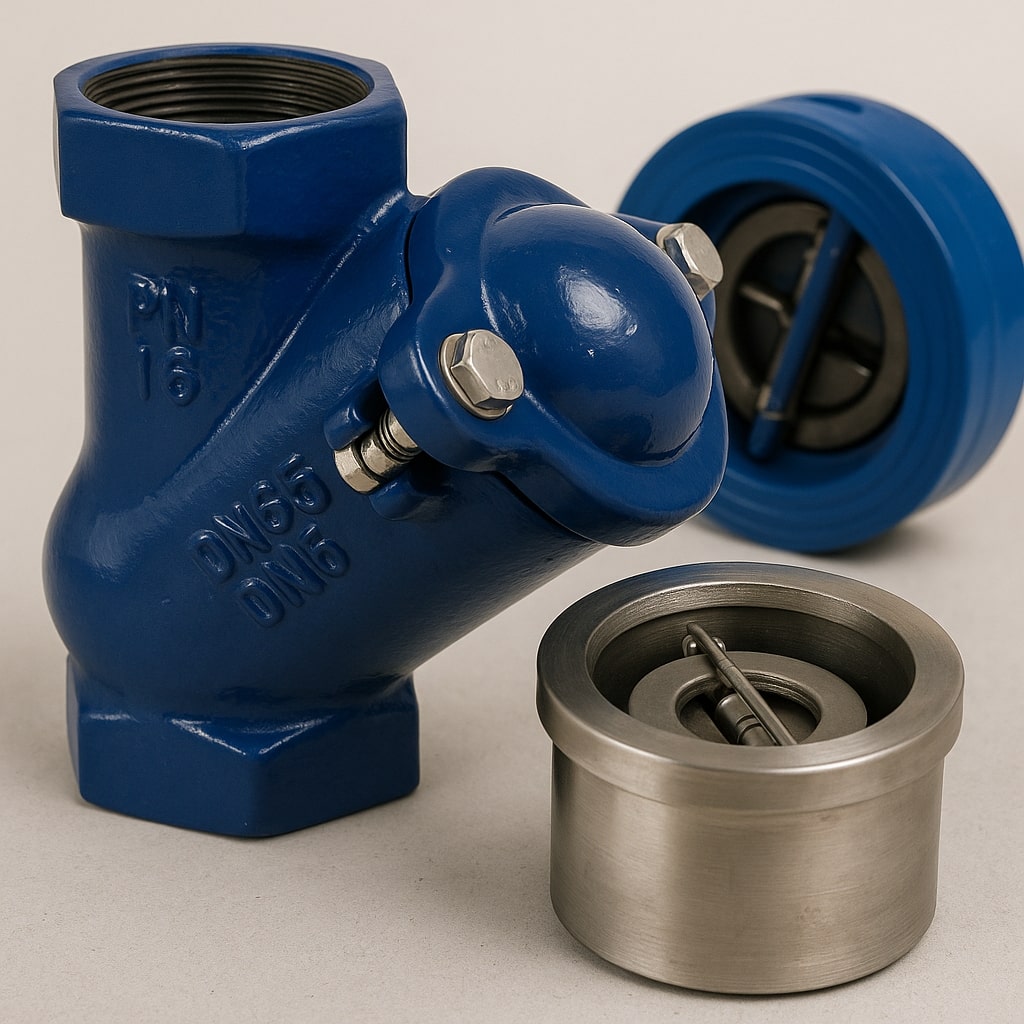

Tipos de válvulas antirretorno
Clapeta oscilante
Estas válvulas utilizan una compuerta articulada que se abre con el flujo en una dirección y cae para cerrar cuando el flujo se detiene o se invierte. Son ideales para sistemas de baja presión y aplicaciones donde los cambios de flujo no son muy bruscos.
Elevación (pistón)
La válvula de elevación funciona mediante un disco o pistón que sube verticalmente para permitir el paso del fluido. Cuando el flujo se detiene, el disco cae por gravedad o por acción de un resorte para cerrar la válvula. Son comunes en aplicaciones de alta presión.
Válvula de bola
Este tipo de válvula emplea una bola móvil que cierra el paso cuando el flujo se invierte. Suele usarse en sistemas hidráulicos y de aire comprimido, destacando por su sencillez y bajo mantenimiento.
Disco axial y válvulas de tobera
Diseñadas para minimizar el golpe de ariete, estas válvulas utilizan un disco que se mueve axialmente dentro de la línea de flujo. Ofrecen cierre rápido y son ideales para aplicaciones críticas como turbinas y bombas industriales.
Válvulas sanitarias
Diseñadas específicamente para las industrias alimentaria, farmacéutica y cosmética, estas válvulas aseguran un flujo higiénico y evitan contaminaciones cruzadas. Están fabricadas con materiales que resisten la corrosión y permiten una limpieza sencilla.
Principio de funcionamiento de cada tipo
Cada tipo de válvula antirretorno tiene un principio de funcionamiento adaptado a las necesidades del sistema en el que se instala. Por ejemplo, las válvulas de clapeta se valen de la gravedad para cerrarse, mientras que las de elevación y bola dependen más de la presión del fluido y del uso de resortes internos.
El funcionamiento adecuado depende en gran medida de la correcta selección del tipo de válvula según el caudal, la presión del sistema, el tipo de fluido y la orientación de instalación. Por eso, conocer el principio operativo de cada válvula es crucial para evitar fallos como el cierre inadecuado, el retroceso del fluido o la aparición del golpe de ariete.
Aplicaciones más comunes según el tipo de válvula
Industria del agua y aguas residuales
Las válvulas antirretorno se utilizan ampliamente en plantas de tratamiento y depuradoras de aguas residuales. Su función principal es evitar el retroceso de líquidos contaminados hacia áreas limpias del sistema, protegiendo así la integridad del proceso. También se emplean para impedir que las aguas tratadas regresen al flujo no tratado, asegurando una dirección única en las líneas de conducción.
Gracias a su diseño automático y a la capacidad de operar sin necesidad de intervención, estas válvulas son ideales para entornos donde la higiene, el control de flujo y la prevención de contaminaciones cruzadas son prioritarios. Los modelos más utilizados en este tipo de aplicaciones suelen ser los de clapeta oscilante o bola, por su eficiencia en condiciones donde puede haber sólidos en suspensión y por su bajo mantenimiento.
Errores frecuentes en selección, instalación y mantenimiento
Selección incorrecta del tipo
Uno de los errores más comunes es no elegir la válvula adecuada para la aplicación. Usar una válvula de clapeta en un sistema de alta presión, por ejemplo, puede generar fugas o fallos prematuros. Elegir el material incorrecto también puede acelerar la corrosión o el desgaste.
Falta de tramos rectos y ubicación inapropiada
Las válvulas antirretorno requieren tramos rectos de tubería antes y después de su ubicación para funcionar correctamente. Ignorar esta recomendación puede provocar turbulencias que interfieren en su cierre o apertura. Además, la instalación en orientación incorrecta (horizontal vs. vertical) puede afectar gravemente el rendimiento.
Problemas con el cierre abrupto o clapeteo
El “clapeteo” es el ruido generado por la válvula al cerrar repetidamente debido a variaciones de presión. Esto no solo es molesto, sino que puede acortar la vida útil del componente. Es frecuente cuando no se escoge una válvula de cierre rápido en aplicaciones con flujos pulsantes.
Sellado deficiente o materiales incompatibles
Una junta mal seleccionada o el uso de materiales que no resisten el fluido del sistema (como ácidos o aceites) puede generar fugas, fallos en el sellado o incluso daños estructurales a la válvula. La revisión de compatibilidad química es una etapa que no debe saltarse en el diseño del sistema.
Importancia del mantenimiento preventivo
El mantenimiento adecuado de las válvulas es importante para mantener los sistemas industriales funcionando bien durante mucho tiempo. Las válvulas ayudan a controlar el movimiento de líquidos y gases, por lo que cuidarlas es necesario para evitar problemas costosos y mantener los sistemas seguros. El mantenimiento regular ayuda a encontrar posibles problemas antes de que se conviertan en grandes inconvenientes y hace que las válvulas duren más, lo que ahorra dinero a largo plazo. Al seguir un plan de mantenimiento establecido, las empresas pueden mejorar el rendimiento y mantener las cosas funcionando sin problemas.
Las válvulas antirretorno, aunque pasivas en su funcionamiento, están sometidas a esfuerzos mecánicos constantes. Revisar periódicamente el estado de los asientos de cierre, los discos o bolas internas, y las juntas, es clave para evitar fallos silenciosos que pueden costar muy caro.
Cómo diseñar un plan de mantenimiento efectivo
Un plan de mantenimiento efectivo debe incluir revisiones periódicas, pruebas de cierre y apertura, limpieza interna, verificación de fugas y lubricación si el diseño lo requiere. Para que sea exitoso, este plan debe basarse en el entorno de trabajo, la criticidad del sistema y el historial de funcionamiento.
El primer paso es clasificar las válvulas por criticidad. Aquellas ubicadas en líneas de proceso principal o en sistemas de seguridad deben tener una frecuencia de revisión más alta. Luego, se debe establecer un calendario mensual, trimestral o anual según la carga de trabajo.
Los registros detallados ayudan a detectar patrones de desgaste o fallos recurrentes. Además, es recomendable contar con repuestos disponibles para minimizar tiempos de inactividad en caso de necesitar reemplazos inmediatos.
Incluir al personal en la revisión visual diaria también suma valor: muchas veces, el primer indicio de un problema se detecta por un ruido extraño, una vibración o un cambio en el comportamiento del sistema.
